網絡機柜布線效果圖 網絡機柜理線圖
發布時間：2021-02-24 15:09:08 文章來源：圖滕機柜 編輯作者：圖滕小編 點擊：12821
本文章共有文字149個，預計閱讀僅需1分鐘
[導讀]：網絡機柜中含有電話配線架、交換機、ODF等其他部件基本思路是：線路：電話線位于前，網線位于后，光纜中間。設備：ODF在下，交換機在中，電話配線架在上

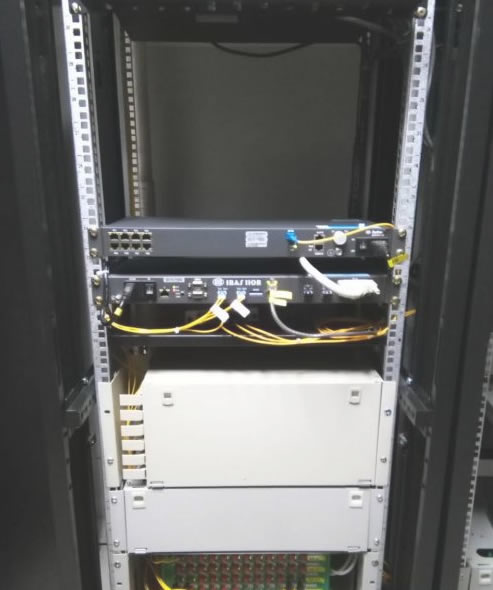

網絡機柜中含有電話配線架、交換機、ODF等其他部件
1基本思路是：
線路：電話線位于前，網線位于后，光纜中間。

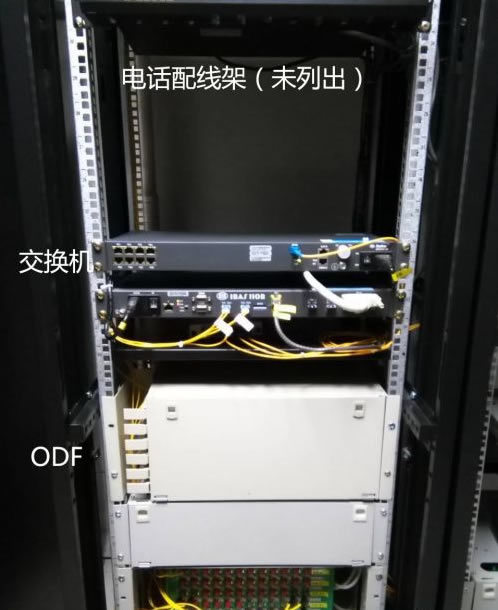

設備：ODF在下，交換機在中，電話配線架在上

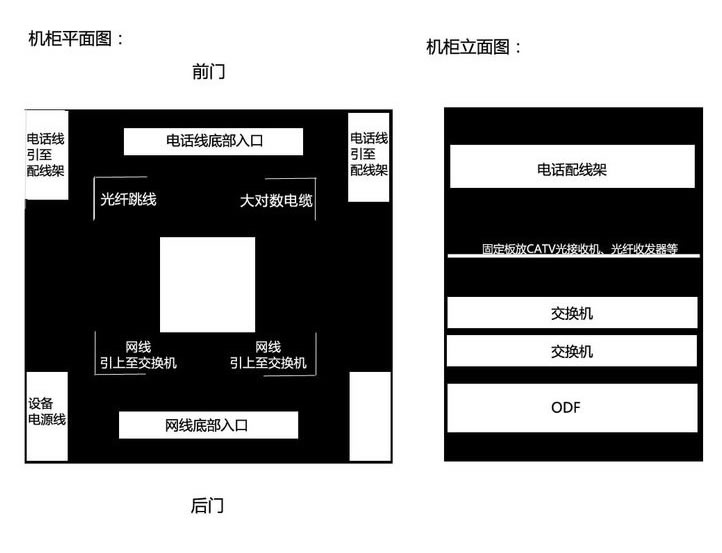

示意圖如下：

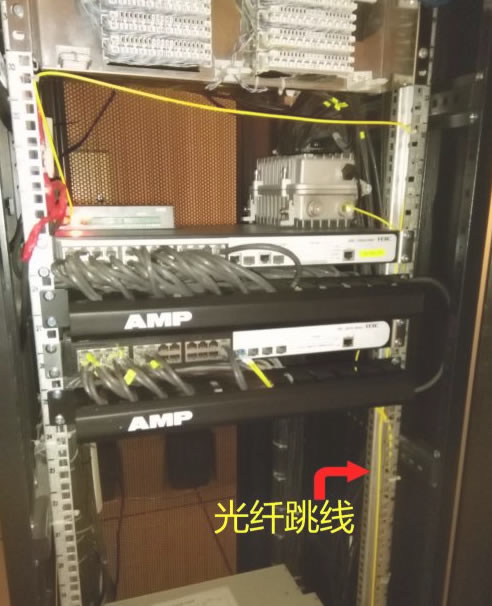

2首先是光纖跳線位置，放于網絡機柜前方右側凹槽內，用于交換機與ODF之間互聯線路

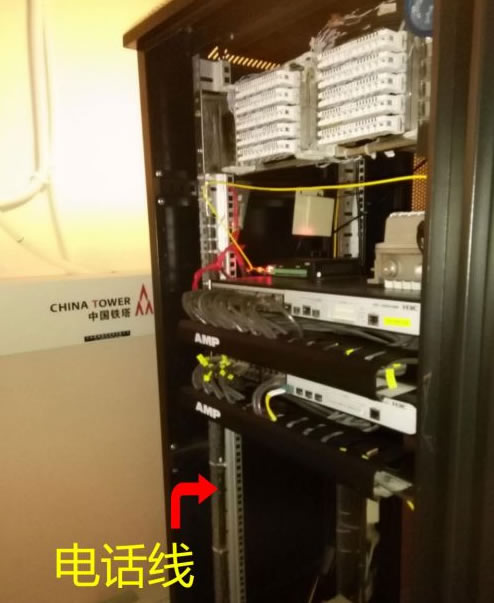

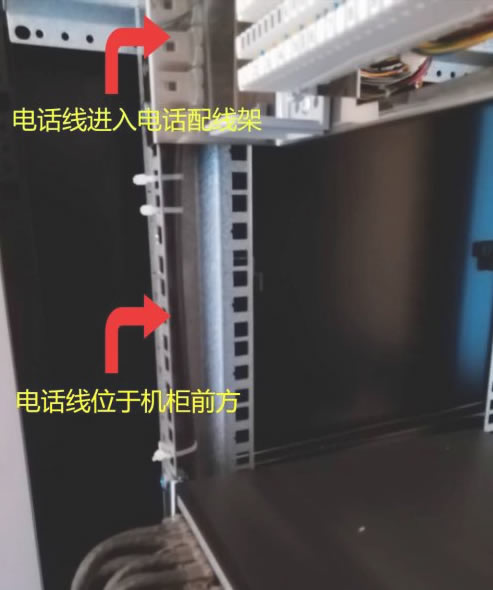

3電話線，放于機柜前方左側凹槽內

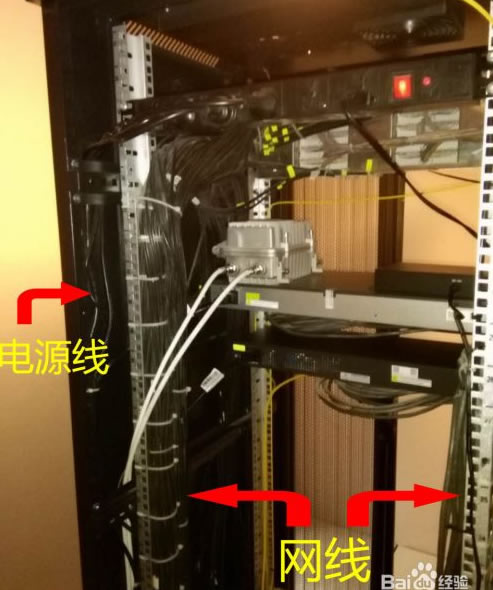

4網線，放于機柜后方左右凹槽內。
電源線，放于機柜后方左側內壁上。
此時，只有機柜后方右側內壁未穿線，可預留。
5自己總結，如有不足之處大家一起討論
